無源振動光纖系統的布線方式
振動光纖報警系統使用光纜作為傳感單元，振動光纖主機對前端光纜振動信號進行采集和分析處理。因光纜的特性，系統可實現較長距離、大范圍周界防區的探測，每個防區的長度可達百米至上千米。
無源振動光纖系統是指振動主機放置在室內，室外的區域無需配置電源線和信號線。無源振動振動光纖系統有兩種布線方式：
1、一纜式布線方式
2、分離式布線方式
不管哪種布線方式用的振動主機都是一樣的，區別在于防區分割包的數量類型和光纜數量類型不同。
1、一纜式布線：一纜式布線方式是指一條光纜從主機處引出，圍繞整個周界走一圈到防區末端，通過防區分割包去劃分各個防區，整個系統只用到一種光纜。系統根據防區的數量來決定光纜的使用芯數和防區分割包數量（光纜單方向走線情況下：4防區需要用到9芯光纖和5個防區分割包；8防區需要用到14芯光纖和9個防區分割包；16防區防區需要用到24芯光纖和17個防區分割包）。這種布線方式的優點是布線簡單，使用的防區分割包和光纜數少；缺點是熔接點多，排查故障相對分離式布線麻煩些。

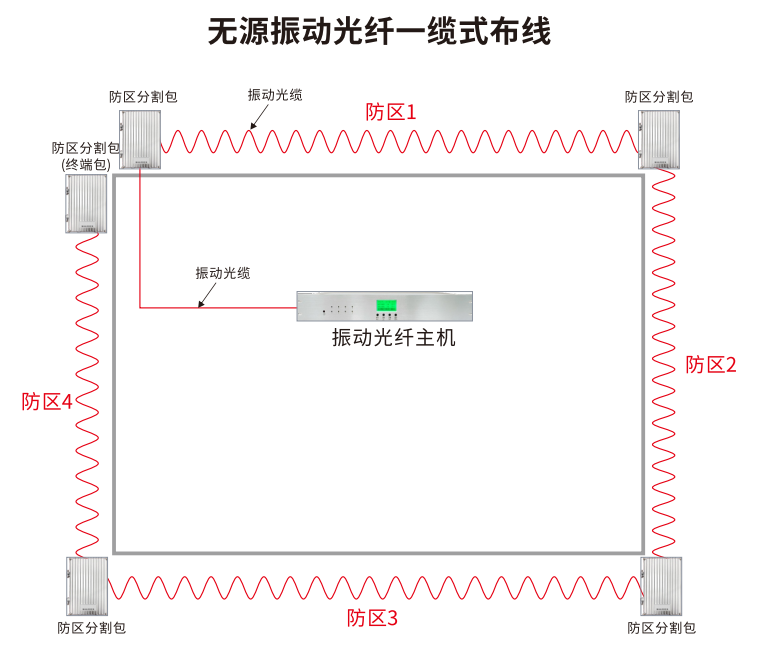

一纜式布線示意圖（四防區）：
2、分離式分布線：分離式布線方式是指一條引導光纜從主機處引出到每個防區分割包（注：不是防區的終端包），再從防區分割包布振動光纜到各個防區末端終端包，整個系統需要用到兩種光纜，引導光纜和振動光纜。系統根據防區的數量來決定光纜的使用芯數和防區分割包和終端包數量（光纜單方向走線情況下：4防區需要用到一組6芯引導光纖、4組4芯振動光纖和2個防區分割包及4個防區終端包；8防區需要用到一組12芯引導光纖、8組4芯振動光纖和4個防區分割包及8個防區終端包；16防區防區需要用到一組24芯引導光纖、24組4芯振動光纖和8個防區分割包及16個防區終端包）。這種布線方式的優點是排查故障和熔纖相對簡單些；缺點是使用光纜和防區分割包多，成本會比一纜式布線要增加不少。

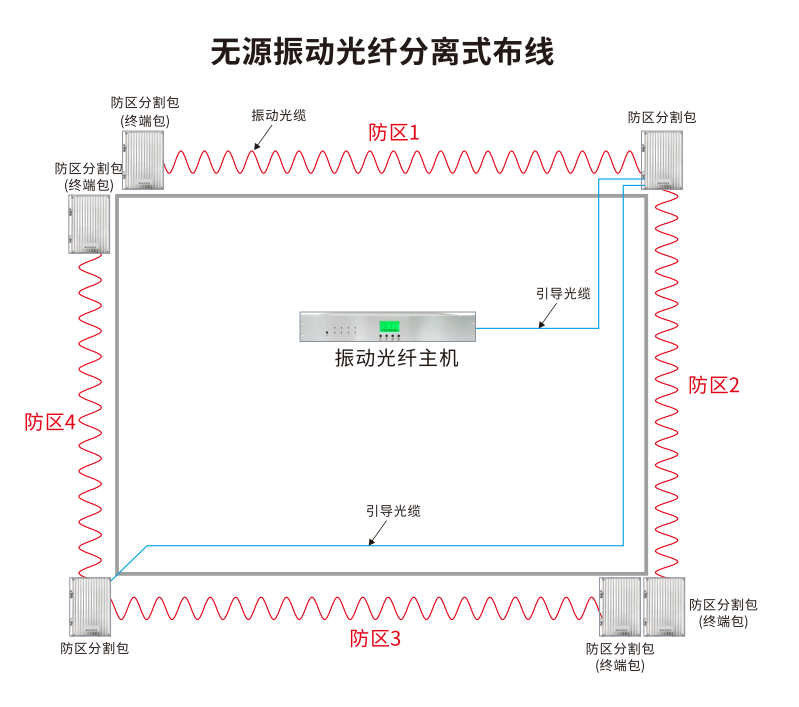

分離式布線示意圖（四防區）：
