電源板部分

康佳LED55X9800U電源板的設計主要考慮安全和穩定兩個方面的因素。康佳通過一系列苛刻的實驗去保證電源安全穩定的工作，包括：1000小時穩定性測試之類的耐力實驗、3500V高壓電擊之類的安全監測實驗、以及一系列故障實驗以保證非正常狀態下電源板的安全可靠，試驗標準遠遠超過國家標準。

大體上看，這塊電源板可粗略分為三個作用模塊，將輸入的電流進行變壓、穩定，再輸出輸給給主板、液晶面板等部件。

01紅色框為液晶面板的顯示驅動、

02綠色框為變壓器、03藍色框為粗壯的電容、04黃色框是散熱片

電源板布局簡潔、規整，用料扎實

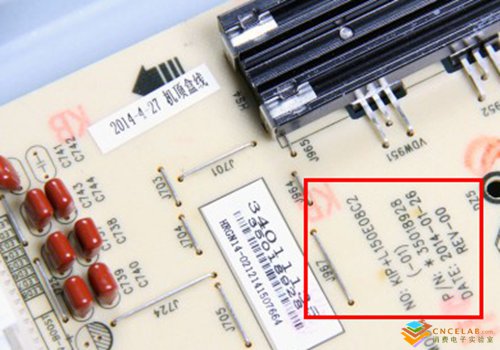

電源電路板的型號是kip+l150e08c2

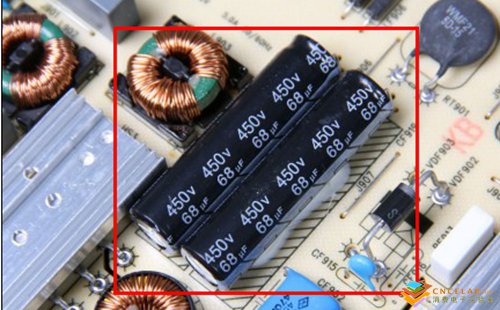

    電源板在輸入部分，采用了兩顆450V，68uf的高壓電容，這種電容一般用于開關電源的交流整流后濾波。

450V，68uf的高壓電容

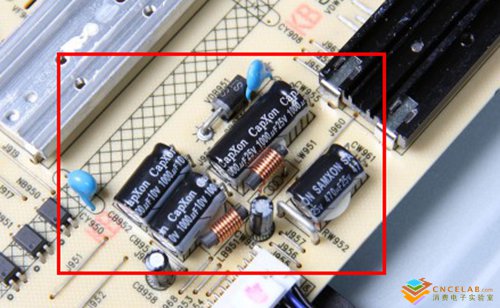

        輸出給主板的供電部分采用了4顆電容，通常用于濾除雜波。其中有3顆是10V，1000uf的電容，品牌為中國臺灣豐賓。

采用高品質的中國臺灣豐賓（CapXon）10V，1000uf的電容及萬裕三信(SAMXON)的470uf。

       豐賓電容廣泛用于精密的設備，如汽車電子、整機設備、儀器儀表等，而三信則是給松下電容代工全球排名前五的大廠，品質很有保證。

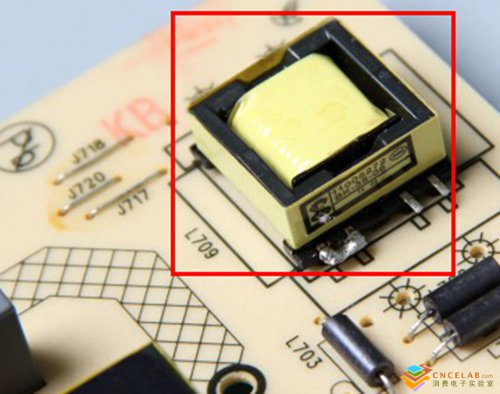

BK-35-06控制變壓器，具有較強的過負載能力和過電壓能力。

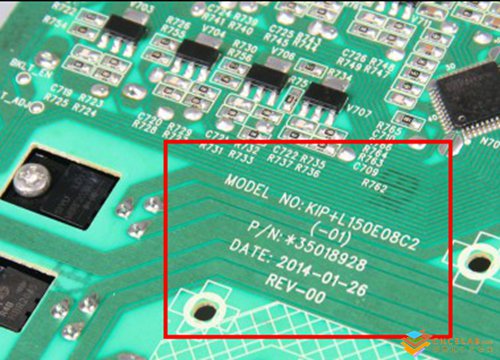

翻到電源電路板背面，可以看到布局很整潔，也有標明產品型號。

 康佳LED55X9800U電視的電源也是采用寬電壓的設計方式設計的，可支持110V-240V的AC電壓，這樣的設計也是基于為用戶提供更加穩定安全的使用體驗而設計的。

另外，這不僅僅是一塊電源板，液晶面板的背光驅動也集成在這塊板子上，集成度高，性能穩定質量可靠，這也是傳統電視制造商技術實力的體現。

鏈接：關于細長電容

細長的電容是鋁電解電容，在電子設備中十分常見。液晶電視的向著外觀更精致，性能更強悍的方向發展。電源作為電視機的關鍵部件，向著更薄方向發展的同時，穩定性和可靠性也越來越受到關注。

影響電源性能的一個重要因素是鋁電解電容，而影響電容性能和壽命的主要因素是紋波電流大小，當紋波電流過大時，電容會發熱，熱量提高會影響電容的使用壽命。所以在選擇電容的時候，一方面會考慮電容是否滿足設計規格，另外一方面會考慮使用壽命問題。
